MX1210C ：小体积、低成本、高效率的电源适配器解决方案

         传统硅基MOSFET反激电源在应对较大功率等级时，面临开关损耗大、高频变压器体积受限及散热设计复杂等技术瓶颈。由此可见常规硅MOS在高功率PD适配器上的效率天花板正在逐渐逼近，碳化硅（SIC）和氮化镓（GaN)）才是接下来的方向。

       无锡明芯微2025年推出的MX1210C控制器，经过大量客户验证和量产证明，其最大1.2A的驱动能力和0.8A的拉电流能力，可以直接驱动SIC，无需要额外的图腾柱驱动电路，在提升系统开关频率的同时，实现了系统级BOM成本的优化与功率密度的提升。通过采用PWM的MX1210C 100Khz的反激电源芯片，芯片成本比之前降低10%，SIC的MOSFET比之前Si基的MOSFET降低10%~20%，由于频率提高变压器体积能够降低10%，成本降低10%~20%， 效率提高2%~3%，在整体体积上也降低了20%，获得了迅速的普及

一、核心优势：

1.高性能SSR反激架构 + SiC MOS是当前最优组合

MX1210C是一款高度集成的电流模式PWM控制器，专为高性能、低待机功耗和宽输出电压范围的PD适配器解决方案而优化，SSR反激搭配SiC MOS的方案，既保留了反激架构电路简单、成本可控的优点，又借助SiC器件的高耐压、低导通电阻特性弥补了传统硅MOS在高频下损耗过大的短板，是65W到150W功率段很好的折中选择。

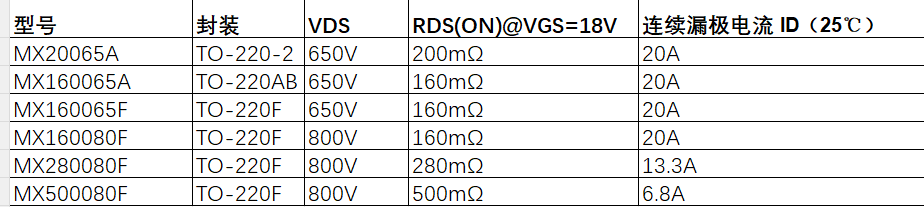

（以下为明芯微SIC MOSFET产品参数）

2.谷底导通（QR模式）+ SiC低寄生电容

芯片采用谷底导通工作模式，配合SiC MOSFET极低的寄生电容特性，能进一步降低开关损耗，在整个负载范围内都能维持较高的转换效率，SiC器件在输出电容中存储的能量更少，结合谷底导通的软开关特性，谐振尖峰和EMI问题都能得到显著改善

全面保护，确保系统可靠运行

3. 芯片提供逐周期限流（OCP）、过载保护（OLP）、过温保护（OTP）、输出短路保护（SCP）、输出和VDD过压保护（OVP）等全方位保护功能，且具备自动恢复机制。SiC器件的高温稳定性与这一套完善的保护机制形成协同效应，高功率密度设计下的长期可靠运行更有保障。

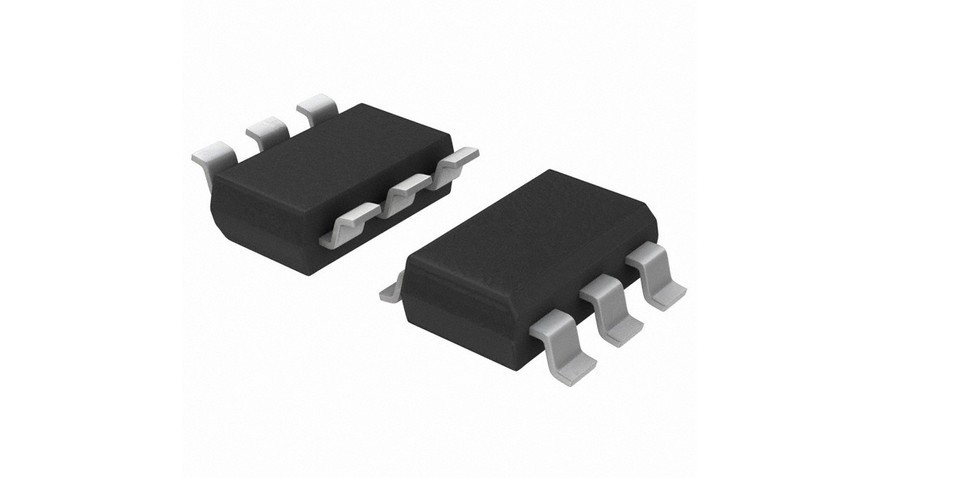

4. SOT23-6小型封装，极简化周边设计

芯片采用SOT23-6封装，外围电路简洁，易于集成到紧凑的PCB布局中，是小体积高密度适配器设计值得考虑的选择。

二、典型应用场景

凭借“更小、更省、更高效”的硬核实力，MX1210C + SiC MOS 方案广泛赋能以下领域

• 电动两轮车/电摩充电器：支持快充且体积小巧。

• 消费类电源适配器：快充、显示器电源、安防监控适配器

• 工业与电动工具：高功率密度、高温环境下的高可靠性电源转换。

三、总结

MX1210C是无锡明芯微推出的成熟产品，已通过国内多家客户批量验证，在成本控制和供货稳定性方面都有较好的表现。兼容多种SiC MOS型号，设计导入周期短，是国产化替代方案中的一个不错选择。

如需获取 MX1210C 完整数据手册、参考设计原理图、PCB 源文件或申请免费样品，欢迎后台留言，或直接添加微信，技术团队将为您提供一对一支持。
