Flat clamping 垂直钳位TVS产品 MX2200TVS介绍

　在电子的世界里，电与磁是相互转换的。当发生雷击的时候，雷电产生的电磁波会耦合到电力电线中，产生很大的不同时间长短的电压。这种过压会损坏我们敏感的电气设备。

当你打开电器设备的时候，我们会看到有个很大的开机冲击电压和电流，这是由于在电路中有很大的电容和寄生电感的存在。瞬态的大电流是因为电容在开机瞬间作为短路器件存在。瞬态的过压是因为电容在充满后，电流方向不变，但是电器寄生的电感和电源耦合在一起，又会产生一个很高的过压（inrush）。

这些电流和电压如果不做合适的处理，就会损坏我们精密的电子元器件，严重影响产品的可靠性。过压的保护器件包括压敏电阻MOV。瞬态电压抑制二极管TVS和GDT，TSS等产品。工程师可以根据现场情况采用不同组合，达到性价比平衡，满足产品安全可靠的需要。

我们今天就讲一讲TVS，TVS也比较简单，讲的人已经比较多。我们今天所讲的是两种新型的TVS，一种是带回扫的超低钳位电压的大功率TVS（ snapback TVS）和和一种新型的垂直钳位的TVS （ flat clamping TVS）

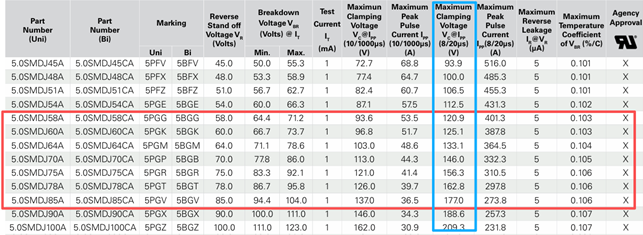

传统的TVS通常采用N型衬底材料。然后在两边掺杂不同的P型材料，可以是硼，也可以是稼。衬底通常是掺杂的比较淡的N。掺杂的P的浓度决定了崩溃电压的高低，芯片的面积决定了通流的大小，这种产品结构的工艺简单，无精准反馈机制，钳位电压偏差较大（通常偏差≥２0%），大电流浪涌时钳位电压易漂移，可能导致后级敏感器件击穿。以5.0SMDJ70为例，其10/1000的波形的钳位电压到了113V，8/20的波形由于电流密度变大，钳位电压到了146V，这个产品如果用在70v的系统上，远远无法保护100V的器件。如下图所示 5.0SMDJ70CA/A

采用Snapback 技术的TVS，采用的是新型，这种结构增加了产品放大倍数，产品在雪崩击穿的时候，形成了通流指数级的正反馈， 不仅仅增加了通流能力，由于回扫的存在，也极大的降低了钳位电压

我们同样的5.0SMDJ70作为对比，5.0SMDJ70A-FL的钳位电压如下，从8/20uS的146V降低到96V，降低了40%，从10/1000uS的113V降低到91V降低了25%左右

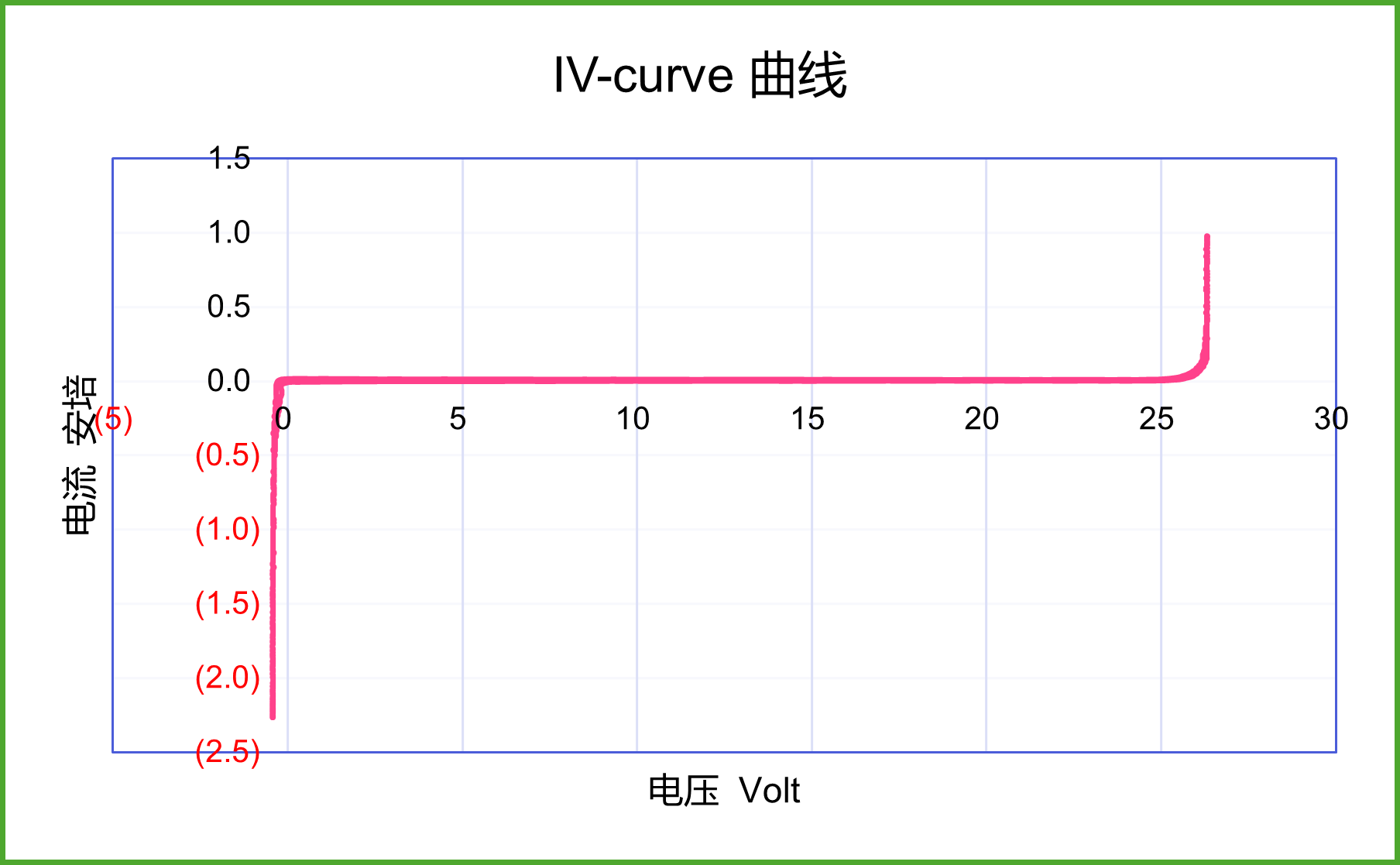

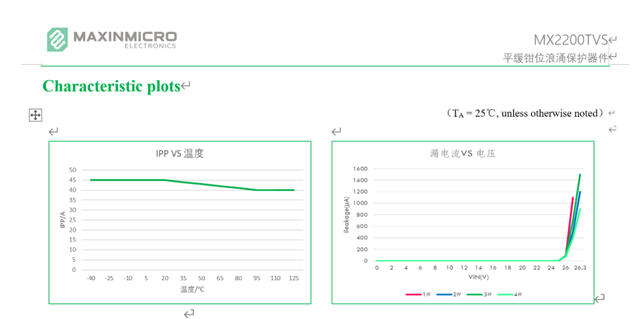

而采用垂直钳位技术的Flat-clamping TVS，就能更加精准，钳位电压更加贴近实际的工作电压，我们以MX2200TVS为例，采用了垂直钳位技术 + 独特反馈机制，钳位电压偏差≤5%，40A、8/20μs 浪涌电流下最大钳位电压仅 28.4V，动态电阻低至 20mΩ，钳位稳定无漂移；同时集成 Level 4 IEC 61000-4-2 ESD 保护，可抵御 ±30kV 静电干扰，保护更全面可靠，远超传统 TVS 的基础防护水平
