小封装大功率 | 无锡明芯微平缓钳位的MXTVS系列瞬态抑制二极管

在电子系统设计中，静电与浪涌防护是保障设备寿命的关键一环。传统瞬态电压抑制二极管（TVS） 工作电压VR和钳位电压有很大的宽度。

以SMF22A为例，22V的VR,它的10/1000uS的波形下的钳位电压却高到35.5V，而8/20的波形下的钳位电压就更高，这就给工程师在22V电源选择TVS造成了困扰，选择过高电压的TVS由于钳位电压过高，就不能保护后面30V、40V这样耐压的芯片，而选择更高电压耐压的芯片成本又太高，同样条件下无锡明芯微电子推出平缓钳位的MXTVS系列产品，采用的是半导体BCD工艺的技术，独有稳压反馈机制，兼具有浪涌保护和ESD保护的双重能力，也以22V的TVS为例，MXTVS2200，工作电压22V，而钳位电压8/20uS的情况下，最高电压不到28V，给工程师选择后面的芯片留有很大的余量。

 无锡明芯微的平缓钳位的TVS，以MXTVS为系列，覆盖5V到33V的应用需求

DFN2x2的封装尺寸，和SOD123的封装兼容，客户无需更改Footprint就可以直接贴装无锡明芯微电子的MXTVS系列产品。

一、浪涌与静电双重防护

MXTVS 系列打破了传统防护器件的功能边界，在一颗器件内实现了双重防护。

1.强悍的浪涌能力：能够可靠地分流高达 40A 的 IEC 61000-4-5 故障电流，轻松应对工业信号线的严苛 EMC 要求。

2.顶级的 ESD 防护：完全集成符合 IEC 61000-4-2 标准，接触放电和空气放电防护能力均高达 ±30kV，远超行业最高等级要求。这些功能协同作用，使设备能够抵御所有瞬态电击现象，无论其持续时间或类型如何。为后端精密芯片筑起坚不可摧的防线。

一、精准平缓钳位，小型化封装，优化系统成本

在故障发生时，MXTVS 系列采用独特的反馈机制，确保精确且平坦的钳位能力。

1.精准稳压：将系统接触电压牢牢控制在30V以下。这种精确的电压调节，工程师可以选择具有更低耐压裕度的后端组件，在不牺牲可靠性的前提下，大幅降低系统整体成本。

2.小型封装：采用DFN2*2-6小型封装，占用面积极小。相比行业标准的 SMA 和 SMB 封装，其体积大幅缩减了 60%，为高密度电路板设计腾出了宝贵空间。

二、极低漏电与漏容，守护信号完整性

对于高速信号线和精密传感器，保护器件的寄生参数至关重要：

1.超低漏电流：在 27℃ 环境下典型值仅为 3.5nA，对受保护线路的影响微乎其微。

2.低结电容：105pF 的低电容设计，有效避免了信号衰减，确保数据传输的完整性。

四、高可靠性和长期耐久性

1.高温抗疲劳：在 125℃ 的高温环境下，成功通过了 5000次 重复的 35A 8/20μs 浪涌冲击测试，实现低钳位电压。与传统二极管不同，MXTVSXX00DRVR在最大功率耗散方面几乎不会出现性能下降，并能在高达125°C的温度环境下保持稳定可靠的工作性能。

2.性能零衰减：测试后器件性能没有任何变化，确保了其在产品整个生命周期内的防护可靠性。

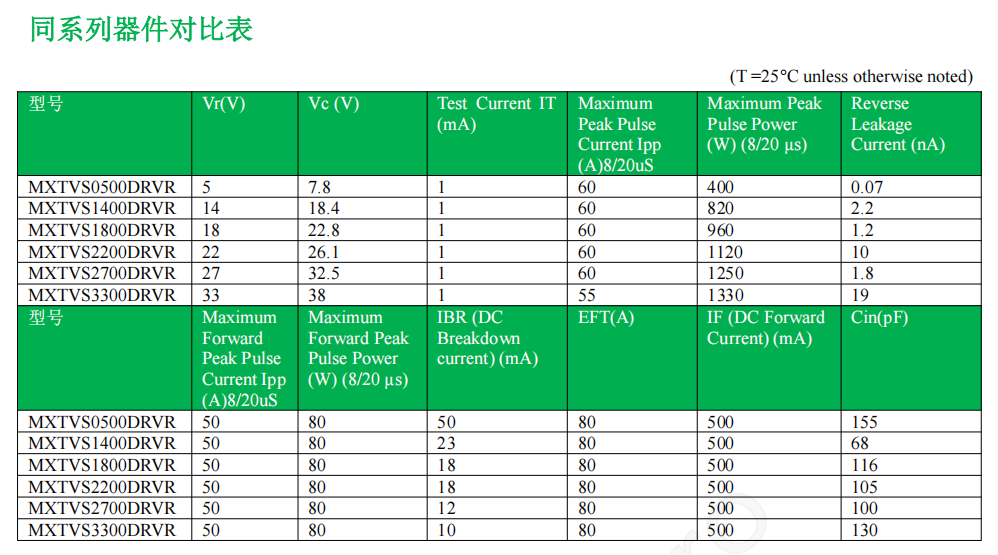

五、明芯微MXTVSXX00DRVR系列器件参数对比

六．总结

MXTVS系列是无锡明芯微推出的高性能防护器件，在抗浪涌能力和钳位精度方面均有卓越表现。该系列产品封装紧凑，兼容多种主流电路设计标准，导入周期短，是高可靠性国产化替代方案中的优选。

如需获取MXTVS系列完整数据手册、参考设计原理图、PCB 源文件或申请免费样品，欢迎在后台留言，或添加官网销售微信，技术团队将为您提供一对一支持。
